Förderlänge bis 12 m Förderleistung bis 48 t/h

Rohrschnecken

TS_01_grauTS_01_grau

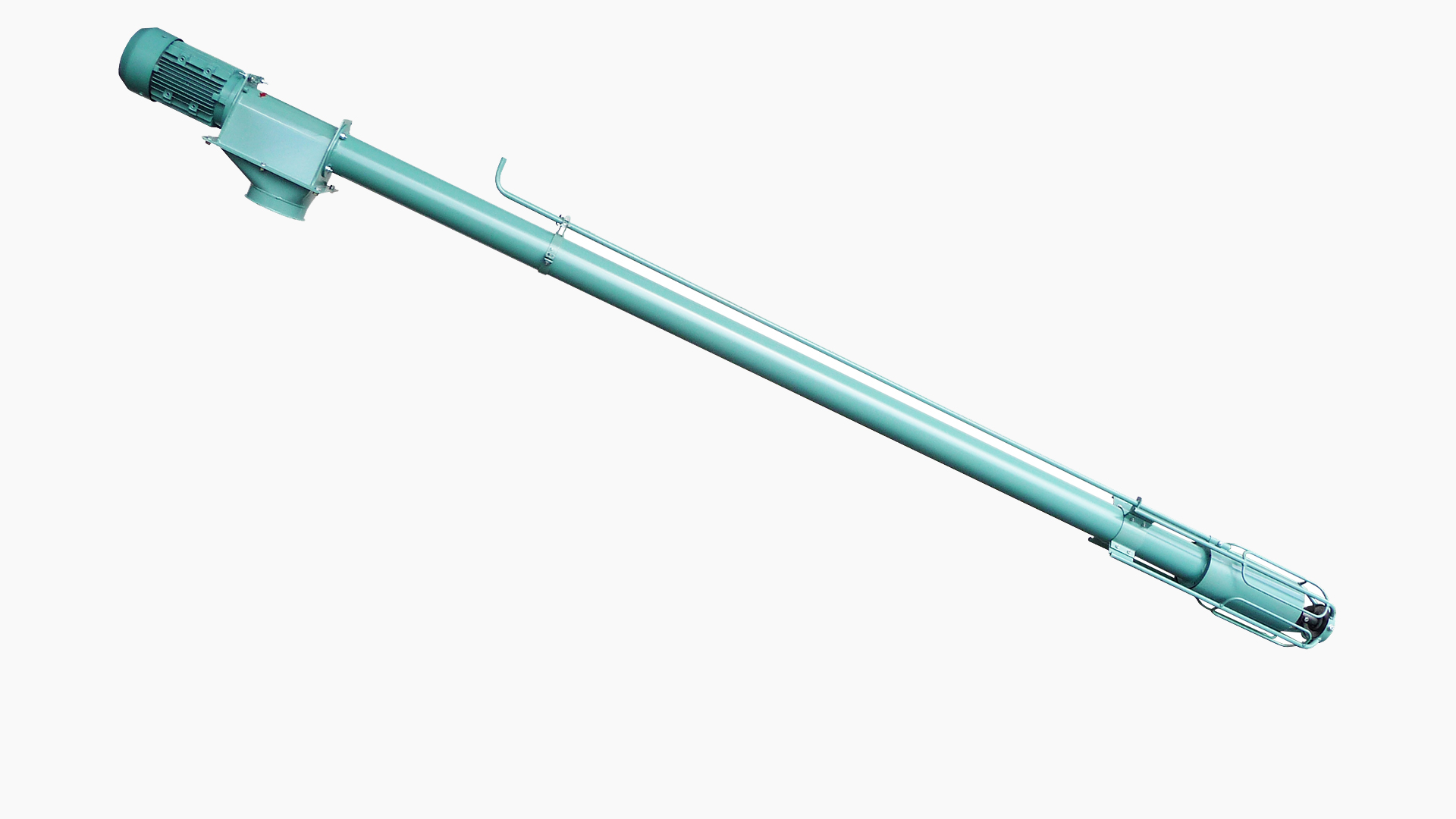

Rohrschnecke mit Schutzkorb
TS_02_grauTS_02_grau
geöffneter Schutzkorb
TS_03_grauTS_03_grau
Rohrschnecke mit Einlaufgehäuse
TSS_01_grauTSS_01_grau
Rohrschnecke mit Einlauftrichter für 30°- Förderung
TSS_02_grauTSS_02_grau
Rohrschnecke mit Einlauftrichter für 30°- Förderung

noch fragen? Ihr experte!

Andreas Frerk
Andreas Frerk
Telefon: +49(0)2521.8707-69
E-Mail: frerk@horstkoetter-tornado.de
Konstruktion, Technik

Rohrschnecken

Rohrschnecken zeichnen sich durch ihre kompakte und kostengünstige Bauweise aus. Sie sind flexibel einsetzbar zur Förderung jeglicher Schüttgüter sowohl als Verteil- oder Dosierschnecken sowie als Annahme- oder Austragsschnecken. Dabei können die Rohrschnecken waagerecht, mit Neigung oder senkrecht verbaut werden. Diese umfangreichen Einsatzmöglichkeiten führen dazu, dass Rohrschnecken in der Landwirtschaft, der Futtermittel-, Kunststoff- und Lebensmittelindustrie sowie in Brauereien Anwendung finden.

Wir liefern Rohrschnecken standardmäßig bis zu einem Durchmesser von 200 mm. Die Förderleistung beträgt 4 – 48 t/h (Schüttgewicht 0,75 t/m³) und einer maximalen Förderlänge von 12 m. Größere Durchmesser, Förderstrecken und Leistungen bieten wir Ihnen gerne auf Anfrage an. Auch Sonderanfertigungen in verstärkter Ausführung für den industriellen Dauereinsatz, Rohrschnecken aus Edelstahl für die Lebensmittelindustrie oder mobile Schubschnecken können Sie bei uns bestellen. Dabei sind vielfältige Einlauf- und Auslaufvarianten möglich, sodass wir für jeden Anwendungsfall die richtige Lösung anbieten können. Unsere Rohrschnecken werden mit einem direkt gekuppelten Drehstrommotor oder Getriebemotor angetrieben, sodass das Nachspannen, Durchrutschen oder der Verschleiß eines Keilriemens vollständig entfällt.

Produkt im Überblick

Technische Daten

Außen-Ø Förderrohr in mm
Förderleistung (Weizen) in t/h
Steigung 0°
Steigung 45°
Steigung 90°
TS 90
TS 110
TS 130
TS 150
TS 200
Ø 89
Ø 108
Ø 133
Ø 152
Ø 204
13,0
17,5
28,0
38,0
48,0
8,3
11,0
18,0
28,0
35,0
4,0
6,0
7,6
12,5
17,0
Außen–Ø Förderrohr in mm
Förderleistung (Weizen) in t/h
Steigung 0°
Steigung 45°
Steigung 90°
TS 90
TS 110
TS 130
Ø 152
Ø 204
Ø 204
38,0
48,0
48,0
28,0
35,0
35,0
12,5
17,0
17,0
Außen–Ø Förderrohr in mm
Förderleistung (Weizen) in t/h
Steigung 0°
Steigung 45°
Steigung 90°
TS 150
TS 200
Ø 152
Ø 204
38,0
48,0
28,0
35,0
12,5
17,0
